HJÄLP OCH FAKTA

TEKNISK SPECIFIKATION

Måttdefinitioner från sidan

Definition	Benämning	Värde
RH	Rygghöjd (mm)	270 - 480 (i steg om 15 mm)
RV	Ryggvinkel (grader)	78, 82, 86, 90, 94
SD	Sittdjup (mm)	350 - 525 (i steg om 25 mm)
SHB	Sitthöjd bak (mm)	390 - 490 (i steg om 10 mm)
SHF	Sitthöjd fram (mm)	450 - 520 (i steg om 10 mm)
TL	Total längd (mm)	Ram 75 grader: ca 830-1055 Ram 90 grader: ca 760-985
UL	Underbenslängd (mm)	290 - 480

Måttdefinitioner framifrån

Definition	Benämning	Värde (mm)
SB	Sittbredd	320-500 (i steg om 20 mm)
TB	Total bredd (SB + 170 mm vid 0 grader cambervinkel)	490 - 805
TH	Total höjd	650 - 1200
Övriga mått
	Total vikt	ca 7,9 kg
	Transportvikt utan drivhjul	ca 5,1 kg
	Max brukarvikt	130 kg

Krocktestad enligt ISO 7176-19

RAM

SKILLNAD MELLAN V-FORMAD OCH INSVÄNGD RAM

Insvängd ram skapar mer utrymme för fötterna jämfört med V-formad ram med samma sittbredd (SB).
Måtten är ungefärliga och beror på ramtyp och sitthöjd.
De jämförande måtten är från rullstolar med standard ram.

Exempel på hur man tolkar måtten nedan: SB-60 visar Sittbredd minus 60mm.

Måttdefinitioner V-formad ram

Måttdefinitioner insvängd ram

HJULSTORLEKAR

DRIVHJULSINFÄSTNING

Drivhjulsinfästning med 3 alternativt 5 positioner används när man vill ha drivhjulsaxeln längre bak än vad som är möjligt med standardinfästning.
Drivhjulsinfästning med 5 positioner kan även väljas om man vill använda två drivhjulsaxlar, för att t.ex. få två olika balanslägen och två olika cambervinklar på rullstolen.

SITTPOSITIONERING

KALKYLATOR FÖR SITS- OCH RYGGVINKEL

Kan användas om man vill jämföra sitsvinkeln, mätt mot golvet, mellan olika rullstolar.

Genom att fylla i sitthöjd bak och fram, sittdjup samt ryggvinkel, får man fram sitsvinkel och ryggvinkel mätt mot golvet.

SITS OCH RYGGVINKEL

HUR MAN MÄTER

Definition	Instruktion
Sittbredd	Mät yttersta bredden mellan de två sitsrören.
Sittdjup	Mät från sitsklädselns framkant till ryggrörets framkant (mät utan ryggmatta).
Sitthöjd fram	Mät där sitsklädseln börjar på sitsrörets ovankant fram och ner till golvet.
Sitthöjd bak	Mät där sitsklädseln slutar på sitsröret ovankant bak och ner till golvet.

SITTHÖJD FRAM

Sitthöjden fram kan alltid justeras i 3 olika höjder på varje ram - se tabellerna nedan.

	24	25	26
Låg ram	450 460 470	460 470 480	470 480 490
Standard ram	480 490 500	490 500 510	500 510 520
Hög ram (+5cm)	500 510 520	510 520 530*	520 530* 540*

Sitthöjd fram går att välja till max 520 mm.

På 75 grader och 90 grader V-formad ram kan man ha sitthöjd fram 530 mm med både 25 tums och 26 tums drivhjul.

Med 26 tums drivhjul kan man även ha 540 mm sitthöjd.

I båda fallen måste man då välja sitthöjd 520 mm och sedan själv justera höjden till 530 mm alternativt 540 mm genom att använda andra hål i de främre sitsfästena.

Mer information finns i Servicemanualen under rubriken Justera den främre sitthöjden.

Insvängd ram 75 och 90 graders vinkel

	24	25	26
Insvängd ram	480 490 500	490 500 510	500 510 520

Sitthöjd fram går att välja till max 520 mm.

På 75 grader och 90 grader V-formad ram kan man ha sitthöjd fram 530 mm med både 25 tums och 26 tums drivhjul.

Med 26 tums drivhjul kan man även ha 540 mm sitthöjd.

I båda fallen måste man då välja sitthöjd 520 mm och sedan själv justera höjden till 530 mm alternativt 540 mm genom att använda andra hål i de främre sitsfästena.

Mer information finns i Servicemanualen under rubriken Justera den främre sitthöjden.

Bilden visar - Främre sitsfäste med hål för höjdjustering

SITTHÖJD BAK

Sitthöjd bak får maximalt vara lika hög som sitthöjd fram.

RAMSTORLEK

NÄR BEHÖVER MAN VÄLJA RAMSTORLEK

Rullstol V-formad har tre olika ramar och beroende på vilken sitthöjd man har valt fram, väljer orderguiden automatiskt en ram.

Ramstorlek måste väljas aktivt på V-formad ram och endast vid de rödmarkerade sitthöjderna i tabellen nedan om de väljs ihop med sittdjup 425 och 450 mm. Då måste man aktivt välja Ram standard eller Ram hög +5cm djup och valet kommer upp som ett eget fönster RAMSTORLEK i orderguiden. I övrigt väljer man aldrig ramstorlek.

Sitthöjden fram kan alltid justeras i 3 olika höjder på varje ram.

Vid val av rödmarkerade sitthöjder enligt tabellen nedan och Standard ram, kan sitthöjden endast justeras nedåt.
Vid val av rödmarkerade sitthöjder enligt tabellen nedan och Hög ram kan sitthöjden endast justeras uppåt. Ramen blir också 5cm längre.

Vår rekommendation är att i första hand välja Standard ram för att rullstolens yttermått skall bli så kompakta som möjligt.

MÅTT RAMAR SITTHÖJD FRAM

V-formad ram 75 och 90 grader ramvinkel

Sitthöjd fram (mm) – justerbar höjd med olika drivhjulsstorlekar (tum)

Sitthöjden fram kan alltid justeras i 3 olika höjder på varje ram - se tabellerna nedan.

V-formad ram 75 och 90 grader ramvinkel

	24	25	26
Låg ram	450 460 470	460 470 480	470 480 490
Standard ram	480 490 500	490 500 510	500 510 520
Hög ram (+5cm)	500 510 520	510 520 530*	520 530* 540*

*) Dessa sitthöjder går att få genom att man själv justerar sitthöjden fram från 520 mm som är max man kan välja (info om justering finns i Servicemanualen).

Insvängd ram

	24	25	26
Insvängd ram	480 490 500	490 500 510	500 510 520

MÅTT RAMAR SITTHÖJD FRAM

Dessa mått kan användas om man vill mäta och ta reda på vilken ram man har på sin rullstol.

V-formad ram

75 grader	90 grader

Ram +5cm (Hög) är både högre och 5 cm längre än Kort och Standard.

Insvängd ram

75 grader	90 grader

RYGGSTÖD FOTSTÖD

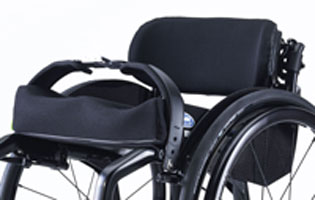

RYGGSTÖD FÖR MATRX ALUMINIUM

Ryggstativet används när man monterar ett fast ryggstöd och har därför ett nedflyttat tvärgående rör, så att detta inte hindrar montering av det fasta ryggstödets fästen.
Ryggstöd MatrX är alltid 285 mm högt och kan ej väljas med ryggklädsel.

Kombineras enkelt med fast ryggstöd MatrX MX2.
Kontakta Invacare för mer information eller besök webbplatsen invacare.se

MatrX MX2 - FAST RYGGSTÖD

RYGGMÅTT KÖRHANDTAG

HUR MAN MÄTER

Definition	Instruktion
Rygghöjd	Mät ryggröret från sitsrörets ovansida upp till ovankant på översta ryggbandet (mät utan sittdyna och ryggmatta).

RYGGHÖJD

I rutan Guide för val av rygghöjd ser man intervallen för höjdjustering av ryggstödet, beroende på om man väljer utan eller med körhantag. När man väljer en rygghöjd i respektive intervall, kan man alltid justera rygghöjden i steg om 15 mm inom intervallet.

FÄRD I FORDON

Rullstolen är krocktestad och godkänd för att användas som sittplats vid färd i fordon. Höjden på ryggstödet måste då vara minst 405 mm.

DRIVHJUL LÄNKHJUL

LÄNKHJUL

Modell	Storlek (tum)	Bredd (mm)	Vikt (g)
Supersport	3	24	180
Frogleg	4	36	452
Frogleg	5	36	578
Starec	4	24	364
Starec	5	24	536
Vardagshjul	4	29	356
Vardagshjul	5	29	522
Komforthjul	4	29	396
Komforthjul	5	29	558

DRIVHJUL

Modell	Beskrivning	Storlek (tum)	Vikt (g)
Starec	Hjulet är korsekrat med svarta nav, ekrar och hjulsidor.	24	1500
Starec	Hjulet är korsekrat med svarta nav, ekrar och hjulsidor.	26	1700
Spinergy LXK	Hjulet är rakekrat (solekrat). Består av 18 st ekrar av carbon som är 3 gånger starkare än stål och väger ungefär hälften så mycket.	24	1200
Spinergy LXK	Hjulet är rakekrat (solekrat). Består av 18 st ekrar av carbon som är 3 gånger starkare än stål och väger ungefär hälften så mycket.	25	1300
High Performance	Hjulet är rakekrat (solekrat). Består av 24 st smidda ekrar som gör hjulet slitstarkt.	25	1500

GAFFLAR

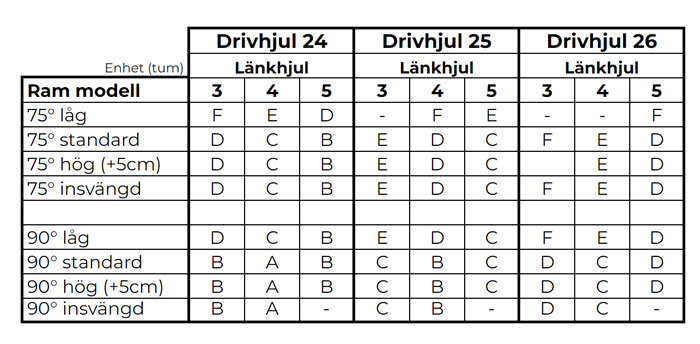

Länkhjulets placering i gaffeln

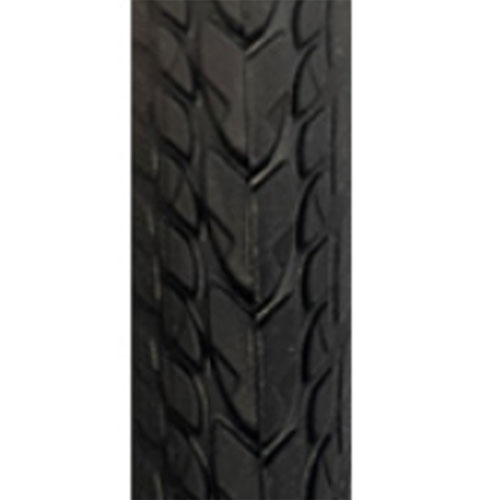

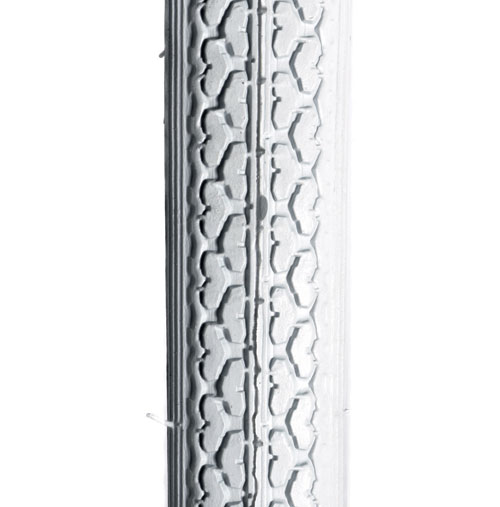

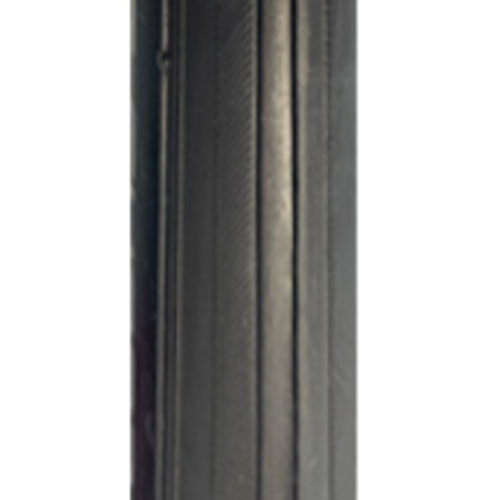

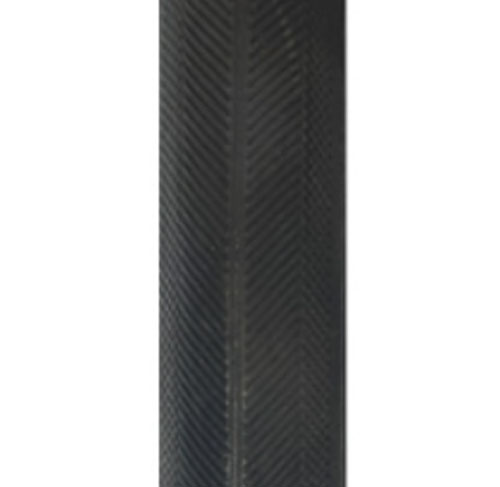

DÄCK

Modell (Schwalbe)	Beskrivning	Vikt (g)
Right run	Har K-guard punkteringsskydd. Däcket har ett lager av gummi förstärkt med KevlarR fibrer.	600
Marathon Evolution	Har Smart guard punkteringsskydd. Däcket har ett 5 mm tjockt lager med gummi av hög kvalitet som effektivt förhindrar punktering och som är motståndskraftigt mot överbelastning om man har för lite luft i däcket.	1100
One	Har V-guard punkteringsskydd. Däcket har high tech fibrer i ett tunt material som är motståndskraftigt mot framför allt skärskador.	500

DRIVRINGAR

Alla drivringar, utom Stål och Aluminium svart, levereras med långt fäste som har två hål för montering (se bild nedan).

Drivringen monteras alltid närmast drivhjulet (position 1), men kan flyttas till yttre hålet (position 2).

I tabellen nedan kan man se avståndet mellan drivhjul och drivring på respektive kombinationer av drivhjul och drivringar, beroende på i vilket hål i fästet som drivringen är monterad.

Drivring Stål och Aluminium har kort fäste med ett hål (se bild nedan).

AVSTÅND MELLAN DRIVHJUL OCH DRIVRING

Drivring	Montering i fäste	Starec (mm)	High Performance (mm)	Spinergy LXK (mm)
Aluminium	1	14	16,5	15
Aluminium	2	23	25,5	24
Stål	1	14	16,5	15
Titan	1	14	16,5	15
Titan	2	23	25,5	24
Curve L	1	9,5	12	10,5
Curve L	2	17,5	20	18,5
Gekko	1	8,5	11	9,5
Gekko	2	16,5	19	17,5
Supergrepp	1	12,5	15	13,5
Supergrepp	2	19,5	22	20,5
Gekko S	1	8	10,5	9
Gekko S	2	16	18,5	17
Quadro	1	8	10,5	9
Quadro	2	16	18,5	17

DRIVRINGAR VIKT

Drivring	Storlek (tum)	Vikt (g)
Aluminium	24	630
Aluminium	25	660
Aluminium	26	760
Stål	24	1400
Stål	25	1600
Titan	24	808
Supergrip	24	1100
Supergrip	26	1200
Carbolife Gekko	24	530
Carbolife Gekko	25	560
Carbolife Gekko S	24	530
Carbolife Gekko S	25	570
Carbolife Curve L	24	450
Carbolife Quadro	24	720

BALANSERING

Genom att flytta sitsenheten framåt eller bakåt balanserar man rullstolen för att få den mer eller mindre lättkörd. Ju längre bak sitsen monteras desto mer lättkörd (mer tippkänslig) blir rullstolen.

Mer information om man hur balanserar finns i Servicemanualen.

BALANSPUNKT

För att jämföra balanspunkten i en annan rullstolsmodell med Kuschall K-serie 2.0 kan man genom att mäta enligt följande, få fram ett jämförbart mått.

OBS! Sättet att mäta förutsätter att ryggvinkeln är samma på båda rullstolarna.

BALANSPUNKT

Steg 1 - bestäm A

Ställ rullstolen så att drivhjulen står mot en vägg.

Mät avståndet A (i mm) mellan väggen och centrum på rullstolens drivhjulsaxel.

Steg 2 - bestäm B

Mät avståndet B (i mm) mellan väggen och nedre ändan av ryggstödets vertikala ramrör.

Steg 3 - bestäm X

Beräkna X=A-B

Nu har du beräknat din balanspunkt på din nuvarande rullstol.
Välj det avstånd för balansering i orderguiden som är närmast X-måttet (i mm), till exempel 90 mm så väljer du Position 95 mm som närmaste alternativ.

Se positionerna nedan (om man vill ha samma balansering som tidigare).

Position 140 mm (mest tippkänslig)
Position 125 mm
Position 110 mm
Position 95 mm
Position 80 mm (minst tippkänslig)

DRIVHJULSPOSITIONERING MED FÖRLÄNGT DRIVHJULSFÄSTE

Förlängt drivhjulsfäste finns i två modeller - en med tre möjliga infästningar och en med 5 infästningar.

Första positionen ger alltid samma placering av drivhjulet som med standard drivhjulsinfästning. Övriga positioner placerar drivhjulet längre bak.

Drivhjulsinfästning med 5 positioner kan även väljas om man vill använda två drivhjulsaxlar, för att t.ex. få två olika balanslägen och två olika cambervinklar på rullstolen. Måttet mellan hålen i drivhjulsinfästningarna är 25 mm.

När förlängt drivhjulsfäste med 5 möjliga infästningar väljs, monteras de två drivhjulsaxlarna alltid i 1:a och 5:e position. Önskar man andra positioner måste man själv flytta drivhjulsaxlarna.

OBS! Det måste alltid vara ett ”ledigt” hål i drivhjulsfästet mellan drivhjulsaxlarna.

SIDOSTÖD BROMS

SIDOSKYDD DÄCKSKYDD ARMSTÖD

Om man väljer däckskydd eller sidoskydd i kombination med armstöd, blir rullstolen 2 cm bredare i totalbredd.

SITS RYGG

RYGGKLÄDSEL

Definition	Benämning
Aero	Luftgenomsläppligt Mesh-tyg.
Light	Luftgenomsläppligt nätmaterial. Ej justerbar. Finns endast till sittbredder 320 till 420mm och rygghöjd upp till 345mm.

SITTKLÄDSEL

Sittklädsel
Standard	Ej justerbar
Justerbar	Justerbar med kardborreband t.ex. möjligt att skapa sittgrop.
Light	Luftgenomsläppligt nätmaterial. Ej justerbar. Finns till ett begränsat antal sittbredder (ej till större än 420mm) och sittdjup (ej till större än 425mm).
Sittdynor
	MatrX Libra är en sittdyna som är både positionerande och tryckavlastande och finns i många olika storlekar. Kontakta Invacare för mer information eller besök webbplatsen invacare.se
	Sittdyna Vicair Active O2 Sittdynor från Vicair finns i många olika modeller och storlekar. Dessa sittdynor är både tryckavlastande och positionerande. Kontakta Invacare för mer information eller besök webbplatsen invacare.se
	Sittdyna Vicair Adjuster O2
	Sittdyna Vicair Vector O2

RAMFÄRG STYLING

Bilden visar ramfärgen Dynamite Orange med
Svart Tag styling

Bilden visar ramfärgen Carmine Red med
Gold Bold styling

TILLBEHÖR

SITSJUSTERING

Behöver inte väljas för att kunna justera sitthöjden bak.
Om man vill justera mer än rullstolens befintliga sitsstag tillåter, kan man beställa denna sats med 3 st sitsstag.

TRANSPORTHJUL

Drivhjulen tas bort och ersätts tillfälligt av dessa hjul för att göra rullstolen smalare,
så att den kan köras av ledsagare i trånga utrymmen.

FJÄDRING

Monterad på sitsen. Fjädringen tar upp stötar från underlaget och gör körningen mjukare.

Lämpligt bland annat för personer med smärtproblematik.

BESTÄLLARE

E-postadressen måste fyllas i om man vill spara sina inlagda val i beställningsunderlaget.

UTPROVNING

Om den som är förskrivare vill ha det ifyllda beställningsunderlaget skickat till sig, måste e-postadress fyllas i. Om namnet på Invacares representant fylls i, får representanten automatisk ett e-mail med det ifyllda beställningsunderlaget.

SLUTFÖRA

När man klickar på knappen Slutföra skapas ett beställningsunderlag med inlagda val. Det skickas automatiskt till de e-postadresser som är inlagda på sidan. Därefter kan beställningsunderlaget inte ändras.

DOKUMENT

BRUKSANVISNING

SERVICEMANUAL

	V-formad (mm)	Insvängd (mm)
Sitthöjd fram	450-520	480-520
Sitthöjd bak	390-490	390-490
Sittbredd	320-500	320-500
Sittdjup	350-525	350-450
