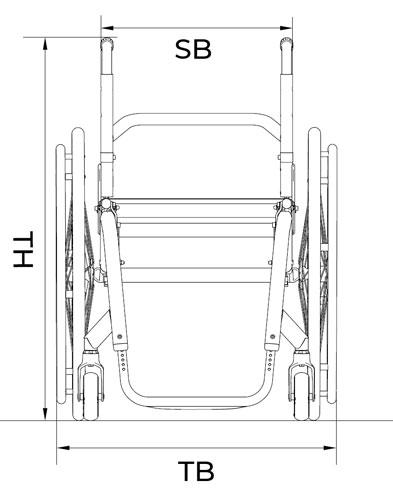

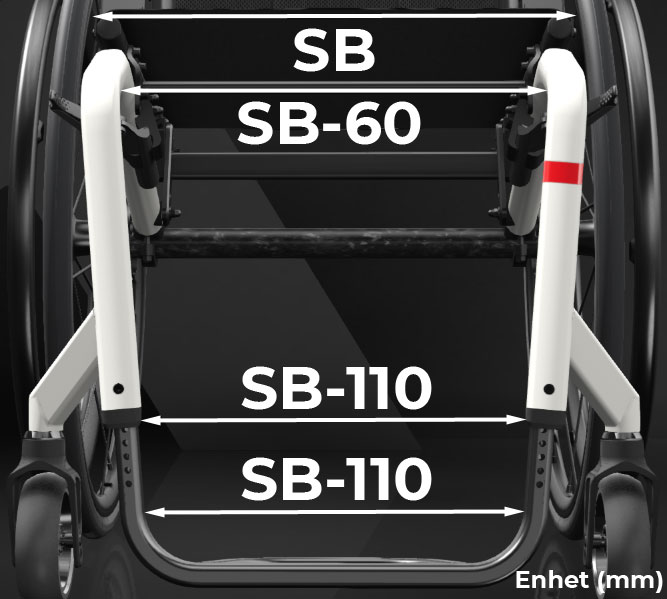

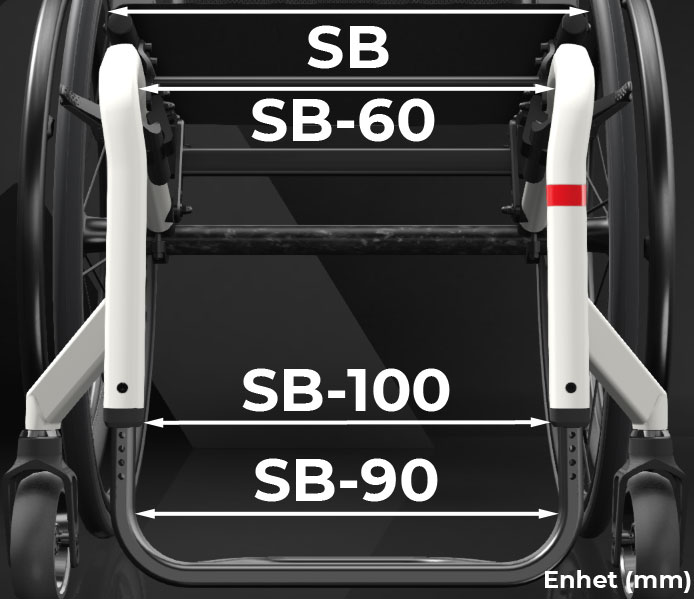

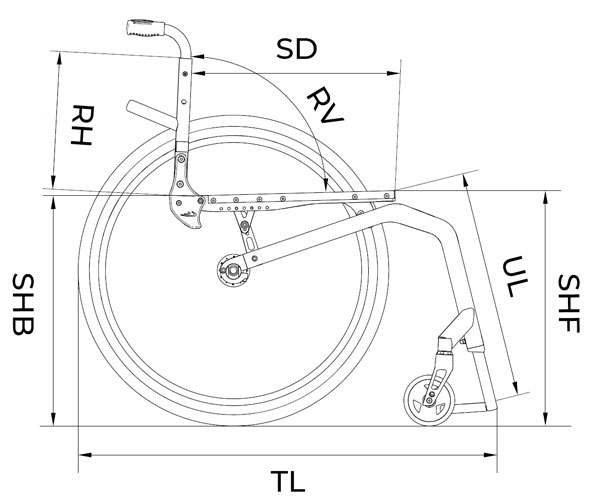

Exempel på hur man tolkar måtten nedan: SB-60 visar Sittbredd minus 60mm.
Genom att fylla i sitthöjd bak och fram, sittdjup samt ryggvinkel, får man fram sitsvinkel och ryggvinkel mätt mot golvet.

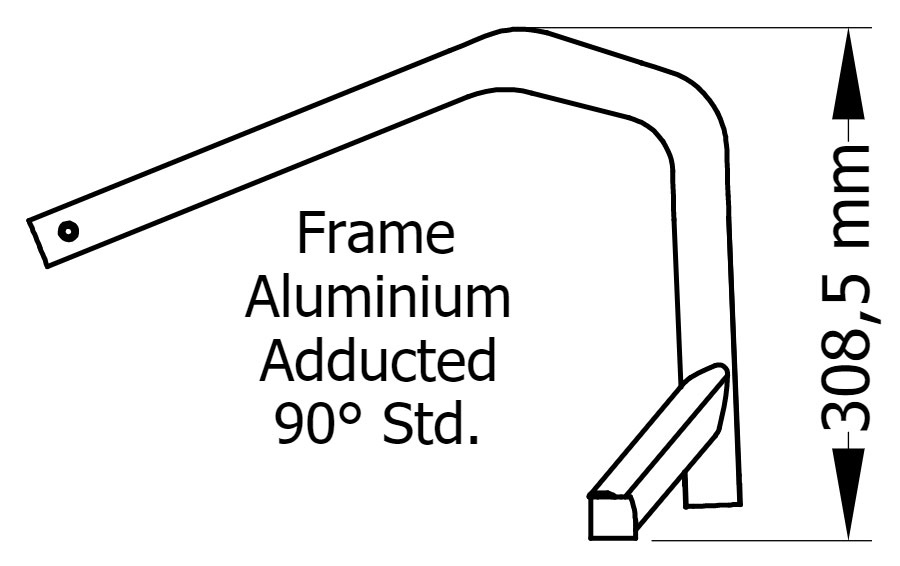

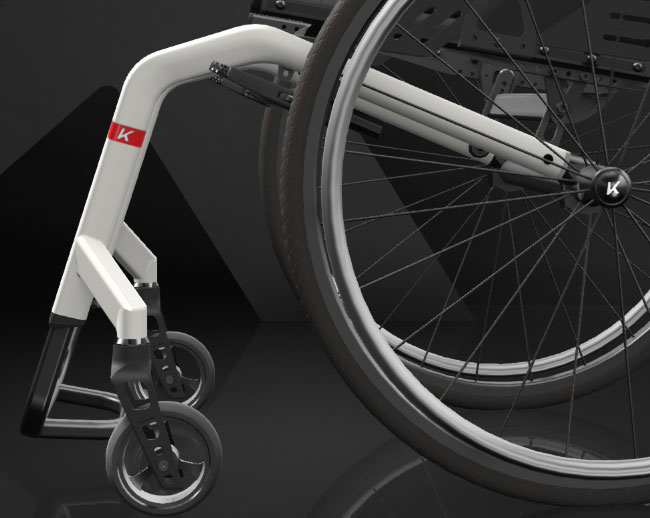

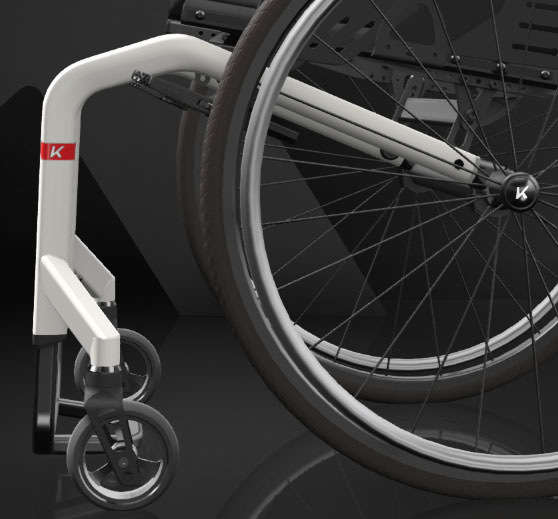

På 75 grader och 90 grader V-formad ram kan man ha sitthöjd fram 530 mm med både 25 tums och 26 tums drivhjul.

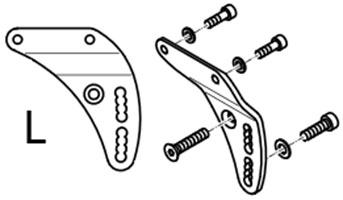

I båda fallen måste man då välja sitthöjd 520 mm och sedan själv justera höjden till 530 mm alternativt 540 mm genom att använda andra hål i de främre sitsfästena.

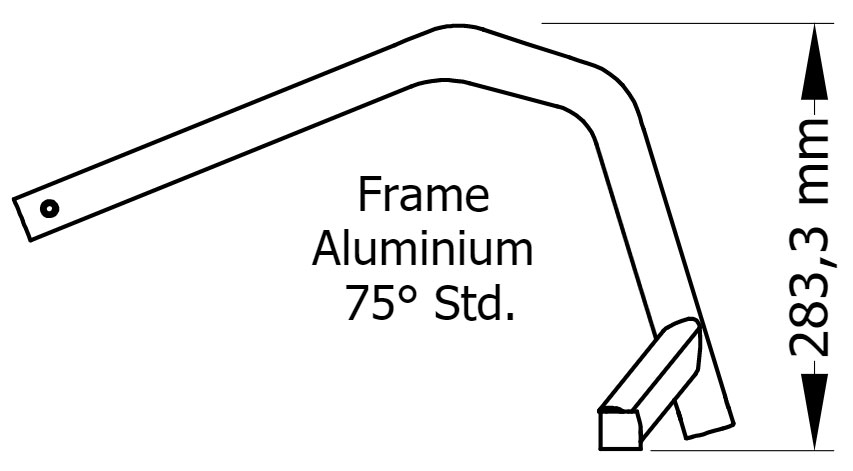

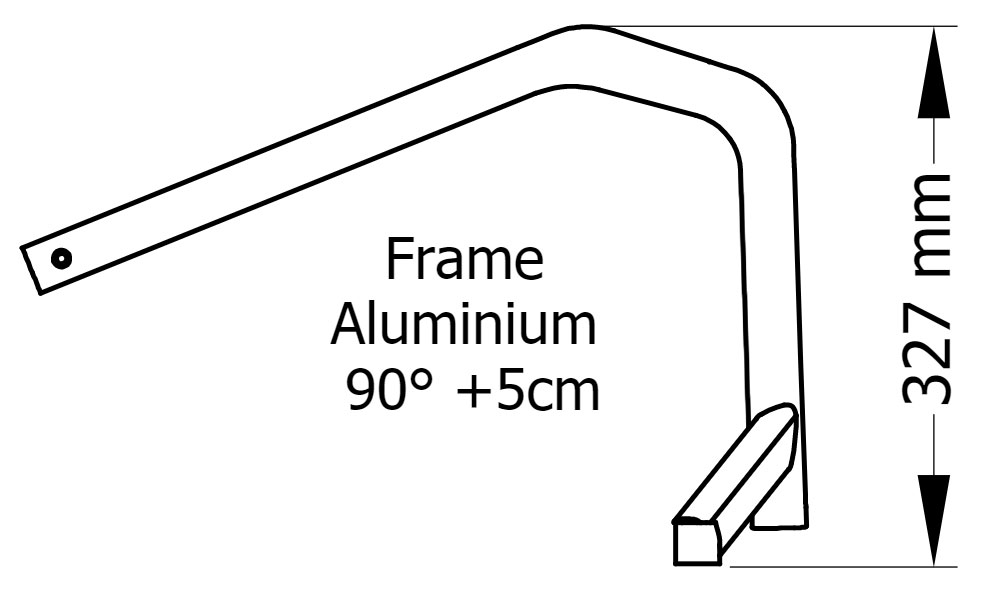

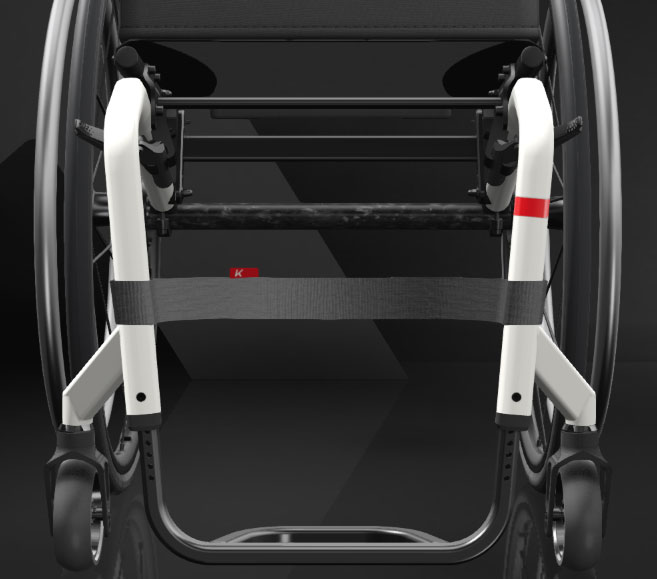

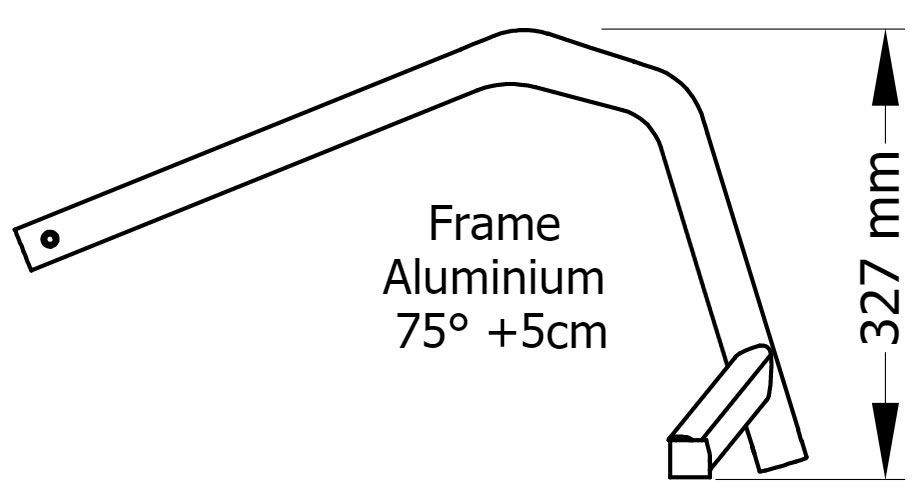

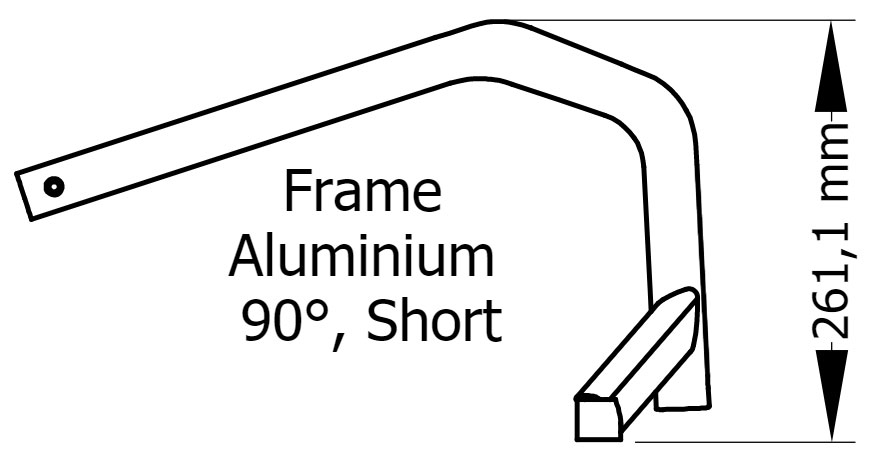

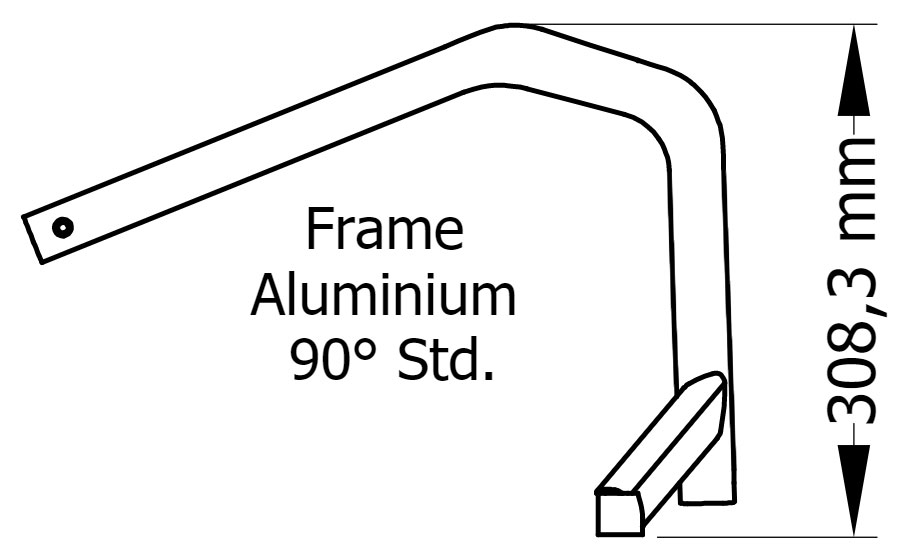

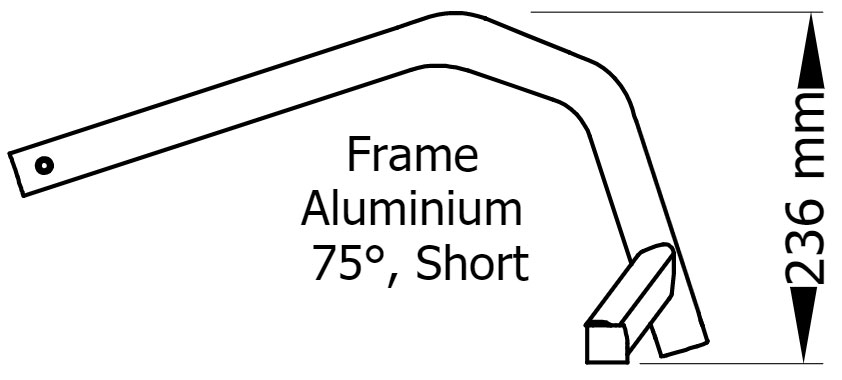

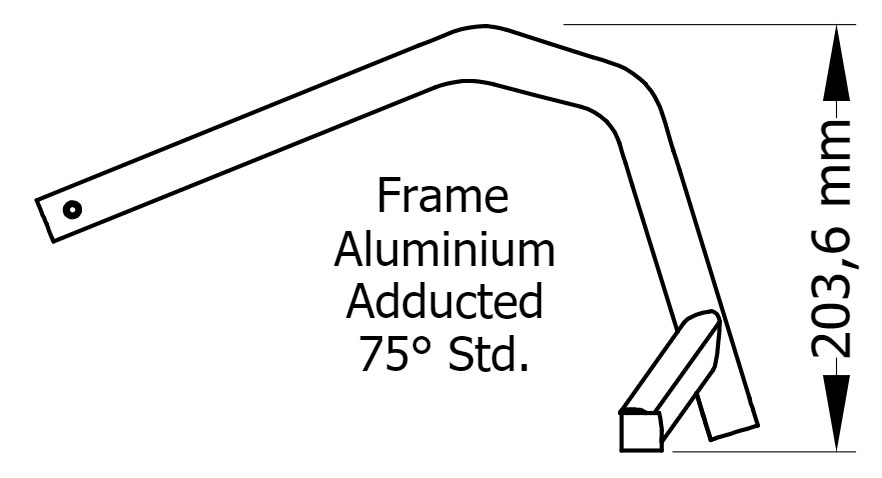

Ramstorlek måste väljas aktivt på V-formad ram och endast vid de rödmarkerade sitthöjderna i tabellen nedan om de väljs ihop med sittdjup 425 och 450 mm. Då måste man aktivt välja Ram standard eller Ram hög +5cm djup och valet kommer upp som ett eget fönster RAMSTORLEK i orderguiden. I övrigt väljer man aldrig ramstorlek.
Sitthöjden fram kan alltid justeras i 3 olika höjder på varje ram.
Vår rekommendation är att i första hand välja Standard ram för att rullstolens yttermått skall bli så kompakta som möjligt.
Sitthöjden fram kan alltid justeras i 3 olika höjder på varje ram - se tabellerna nedan.
Kombineras enkelt med fast ryggstöd MatrX MX2. Kontakta Invacare för mer information eller besök webbplatsen invacare.se
I rutan Guide för val av rygghöjd ser man intervallen för höjdjustering av ryggstödet, beroende på om man väljer utan eller med körhantag. När man väljer en rygghöjd i respektive intervall, kan man alltid justera rygghöjden i steg om 15 mm inom intervallet.

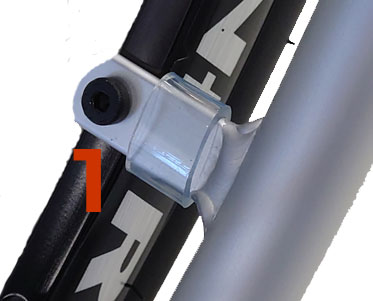

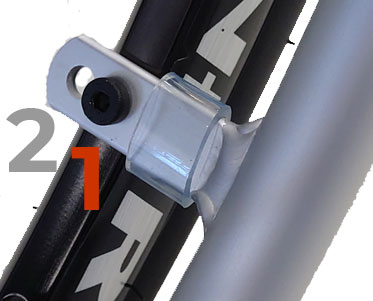

Drivringen monteras alltid närmast drivhjulet (position 1), men kan flyttas till yttre hålet (position 2).
Drivring Stål och Aluminium har kort fäste med ett hål (se bild nedan).
Mer information om man hur balanserar finns i Servicemanualen.
OBS! Sättet att mäta förutsätter att ryggvinkeln är samma på båda rullstolarna.

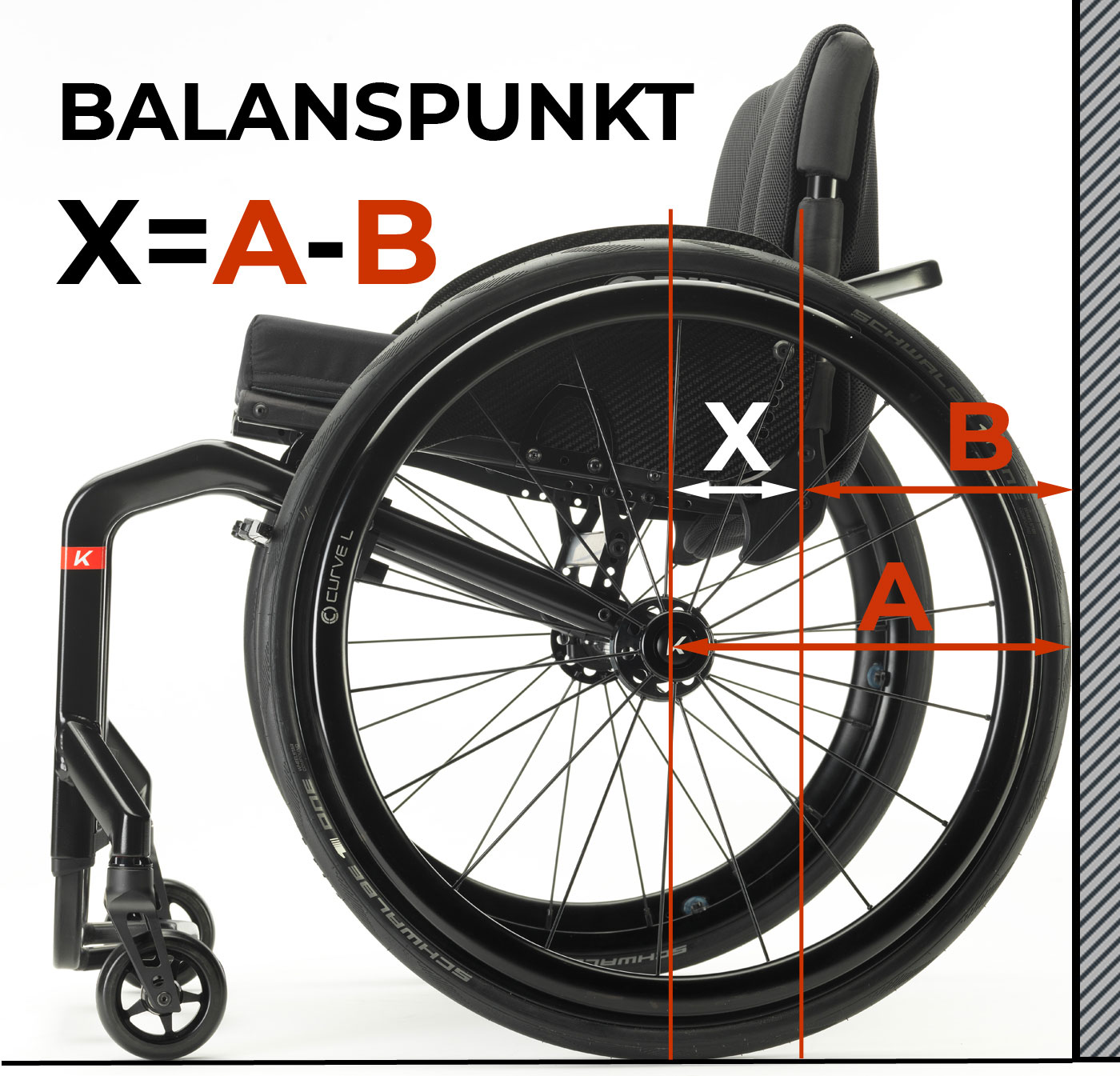

Mät avståndet A (i mm) mellan väggen och centrum på rullstolens drivhjulsaxel.
Beräkna X=A-B
Se positionerna nedan (om man vill ha samma balansering som tidigare).

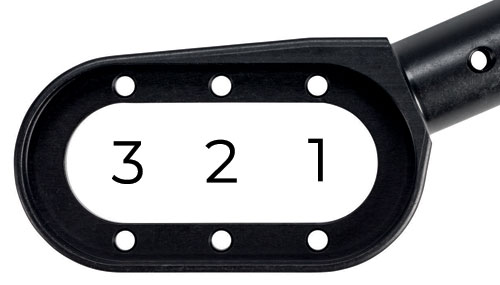

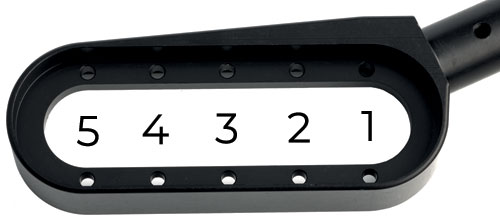

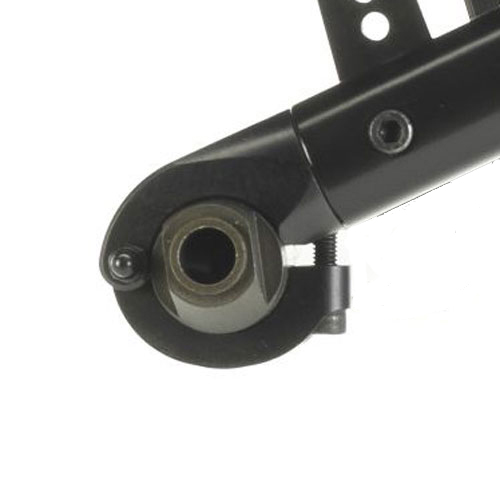

Förlängt drivhjulsfäste finns i två modeller - en med tre möjliga infästningar och en med 5 infästningar.
Första positionen ger alltid samma placering av drivhjulet som med standard drivhjulsinfästning. Övriga positioner placerar drivhjulet längre bak.
När förlängt drivhjulsfäste med 5 möjliga infästningar väljs, monteras de två drivhjulsaxlarna alltid i 1:a och 5:e position. Önskar man andra positioner måste man själv flytta drivhjulsaxlarna.
Om man väljer däckskydd eller sidoskydd i kombination med armstöd, blir rullstolen 2 cm bredare i totalbredd.

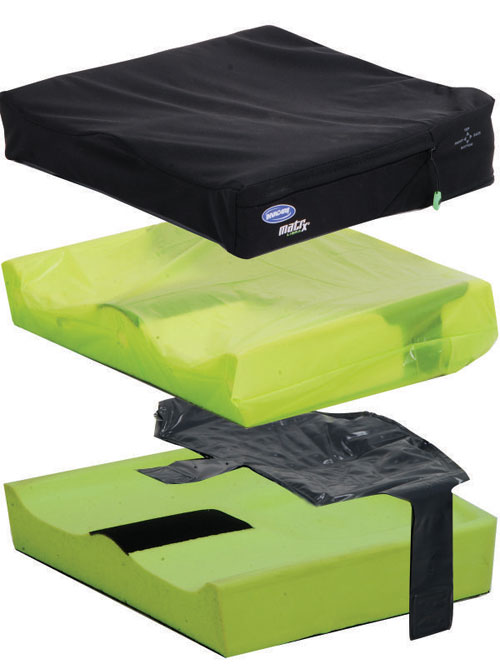

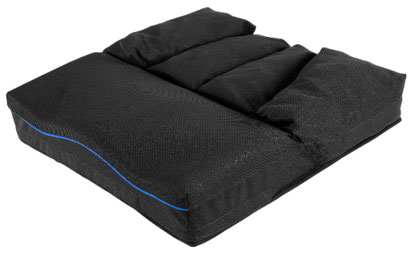

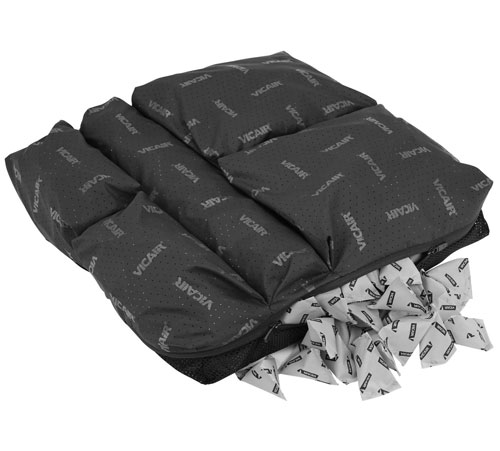

Dessa sittdynor är både tryckavlastande och positionerande.

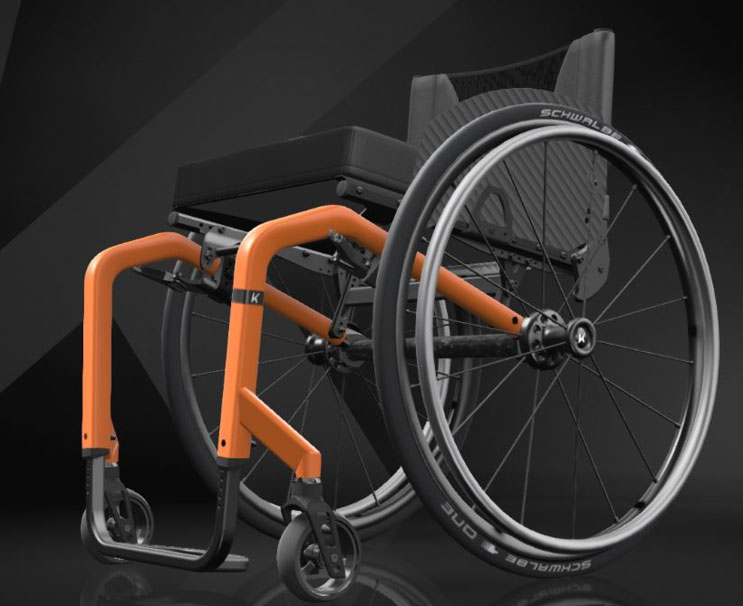

Bilden visar ramfärgen Dynamite Orange medSvart Tag styling

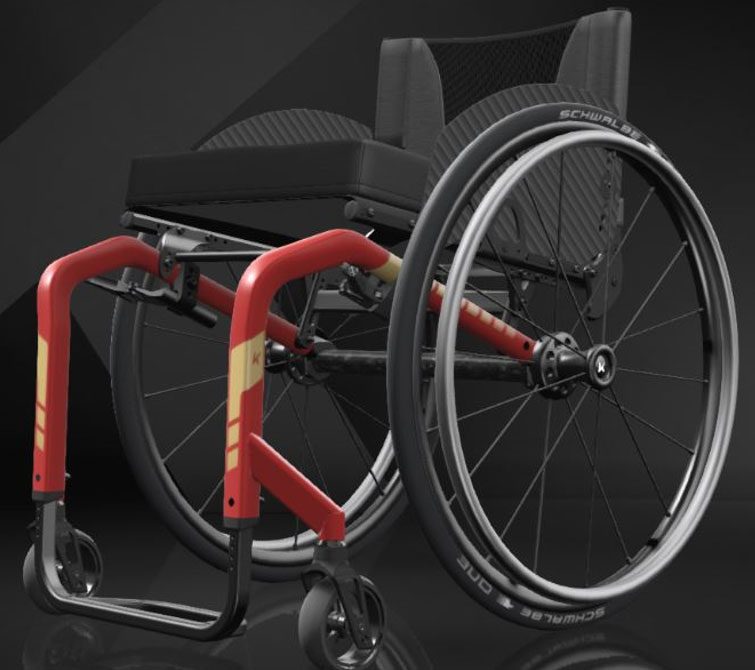

Bilden visar ramfärgen Carmine Red medGold Bold styling
Lämpligt bland annat för personer med smärtproblematik.
Om den som är förskrivare vill ha det ifyllda beställningsunderlaget skickat till sig, måste e-postadress fyllas i. Om namnet på Invacares representant fylls i, får representanten automatisk ett e-mail med det ifyllda beställningsunderlaget.
När man klickar på knappen Slutföra skapas ett beställningsunderlag med inlagda val. Det skickas automatiskt till de e-postadresser som är inlagda på sidan. Därefter kan beställningsunderlaget inte ändras.
